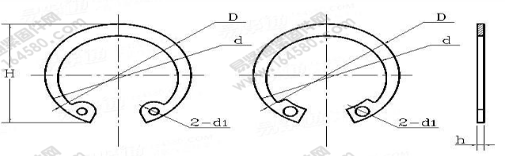

DIN 472（D1300-J）-2011孔用挡圈—标准型和重型

责任编辑：泰强不锈钢作者：泰强不锈钢人气：发表时间:2015-08-20 16:35

公称直径	h		D		d1 min	每1000件钢制品的质量≈kg
公称直径	max	min	max	min	d1 min	每1000件钢制品的质量≈kg
8	0.8	0.75	9.06	8.6	1	0.14
9	0.8	0.75	10.16	9.7	1	0.15
10	1	0.94	11.16	10.7	1.2	0.18
11	1	0.94	12.16	11.7	1.2	0.31
12	1	0.94	13.36	12.9	1.5	0.37
13	1	0.94	14.46	14	1.5	0.42
14	1	0.94	15.46	15	1.7	0.52
15	1	0.94	16.56	16.1	1.7	0.56
16	1	0.94	17.66	17.2	1.7	0.6
17	1	0.94	18.72	18.17	1.7	0.65
18	1	0.94	19.92	19.37	2	0.74
19	1	0.94	20.92	20.37	2	0.83
20	1	0.94	21.92	21.37	2	0.9
21	1	0.94	22.92	22.37	2	1
22	1	0.94	23.92	23.37	2	1.1
24	1.2	1.14	26.32	25.69	2	1.42
25	1.2	1.14	27.32	26.69	2	1.5
26	1.2	1.14	28.32	27.69	2	1.6
28	1.2	1.14	30.6	29.85	2	1.8
30	1.2	1.14	32.6	31.85	2	2.06
31	1.2	1.14	33.9	33.15	2.5	2.1
32	1.2	1.14	34.9	34.15	2.5	2.21
34	1.5	1.44	37	36.25	2.5	3.2
35	1.5	1.44	38.3	37.55	2.5	3.54
36	1.5	1.44	39.3	38.55	2.5	3.7
37	1.5	1.44	40.3	39.55	2.5	3.74
38	1.5	1.44	41.3	40.55	2.5	3.9
40	1.75	1.69	44.4	43.11	2.5	4.7
42	1.75	1.69	46.4	45.11	2.5	5.4
45	1.75	1.69	49.4	48.11	2.5	6
47	1.75	1.69	51.6	50.04	2.5	6.1
48	1.75	1.69	52.6	51.04	2.5	6.7
50	2	1.93	55.3	53.74	2.5	7.3
52	2	1.93	57.3	55.74	2.5	8.2
55	2	1.93	60.3	58.74	2.5	8.3
56	2	1.93	61.3	59.74	2.5	8.7
58	2	1.93	63.3	61.74	2.5	10.5
60	2	1.93	65.3	63.74	2.5	11.1
62	2	1.93	67.3	65.74	2.5	11.2
63	2	1.93	68.3	66.74	2.5	12.4
65	2.5	2.43	70.3	68.74	3	14.3
68	2.5	2.43	73.6	72.04	3	16
70	2.5	2.43	75.6	74.04	3	16.5
72	2.5	2.43	77.6	76.04	3	18.1
75	2.5	2.43	30.3	79.04	3	18.8
78	2.5	2.43	83.8	81.96	3	20.4
80	2.5	2.43	86.8	84.96	3	22
82	2.5	2.43	88.8	86.96	3	24
85	3	2.92	91.8	89.96	3.5	25.3
88	3	2.92	94.8	92.96	3.5	28
90	3	2.92	96.8	94.96	3.5	31
92	3	2.92	98.8	96.96	3.5	32
95	3	2.92	111.8	99.96	3.5	35
98	3	2.92	114.8	112.96	3.5	37
100	3	2.92	116.8	114.96	3.5	38
102	4	3.9	109.3	107.46	3.5	55
105	4	3.9	113.3	111.46	3.5	56
108	4	3.9	116.3	114.46	3.5	60
110	4	3.9	118.3	116.46	3.5	64.5
112	4	3.9	120.3	118.46	3.5	72
115	4	3.9	123.5	121.37	3.5	74.5
120	4	3.9	128.5	126.37	3.5	77
125	4	3.9	133.5	131.37	4	79
130	4	3.9	138.5	136.37	4	82
135	4	3.9	143.5	141.37	4	84
140	4	3.9	148.5	146.37	4	87.5
145	4	3.9	153.5	151.37	4	93
150	4	3.9	159.5	157.37	4	105
155	4	3.9	165.5	163.37	4	107
160	4	3.9	170.5	168.37	4	110
165	4	3.9	176	173.9	4	125
170	4	3.9	181	178.9	4	140
175	4	3.9	186.2	183.78	4	150
180	4	3.9	191.2	188.78	4	165
185	4	3.9	186.2	193.78	4	170
190	4	3.9	191.2	198.78	4	175
195	4	3.9	196.2	203.78	4	183
200	4	3.9	201.2	203.78	4	195
210	5	4.88	223.7	221.28	4	270
220	5	4.88	233.7	231.28	4	315
230	5	4.88	243.7	241.28	4	330
240	5	4.88	254	251.99	4	345
250	5	4.88	264	261.99	4	360
260	5	4.88	277	274.99	5	375
270	5	4.88	287	269.99	5	388
280	5	4.88	297	294.99	5	400
290	5	4.88	307	304.99	5	415
300	5	4.88	317	314.99	5	435
