GB /T 9074.23-1988 六角头自攻螺钉和大平垫组合
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-08-21 09:26

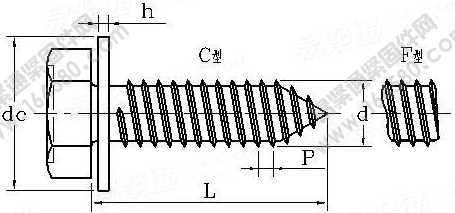

| 螺纹规格d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 |
| dc | 9 | 11 | 12 | 15 | 15 | 18 | 21 |
| h | 1 | 1 | 1 | 1.6 | 1.6 | 1.6 | 2 |
| 其余尺寸参照GB5285-1985标准 | |||||||
| 公称直径d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 |
| 公称长度L | 每1000件钢制品的质量≈kg | ||||||
| 9.5 | 0.91 | 1.32 | 1.85 | ||||
| 13 | 1.02 | 1.48 | 2.08 | 3.9 | 4.19 | 6.3 | |
| 16 | 1.12 | 1.62 | 2.28 | 4.16 | 4.54 | 6.78 | 11.99 |
| 19 | 1.21 | 1.76 | 2.48 | 4.43 | 4.89 | 7.26 | 12.78 |
| 22 | 1.9 | 2.67 | 4.69 | 5.24 | 7.73 | 13.57 | |
| 25 | 2.87 | 4.96 | 5.59 | 8.21 | 14.36 | ||
| 32 | 5.57 | 6.41 | 9.32 | 16.2 | |||
| 38 | 10.28 | 17.78 | |||||
| 45 | 19.63 | ||||||
| 50 | 20.95 | ||||||
