DIN 21346-1989 木轴导向用方头螺栓执行标准
责任编辑:泰强不锈钢
作者:泰强不锈钢
人气:
发表时间:2015-08-25 19:05

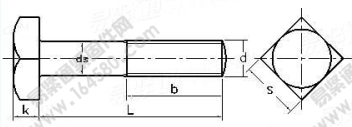

公称直径d | Ml6 | M20 | M24 | M30 | |
螺距P | 2 | 2.5 | 3 | 3.5 | |
b | L≤200 | 36 | 43 | 53 | / |
L>200 | 48 | 58 | 73 | 82 | |
s | 27 | 32 | 41 | 50 | |
k | 13 | 16 | 19 | 24 | |
公称长度L | 每1000件钢制品重量≈kg | ||||
100 | 235 | 389 | |||
110 | 250 | 413 | |||
120 | 265 | 437 | |||
130 | 280 | 461 | |||
140 | 295 | 485 | |||
150 | 311 | 509 | 793 | ||
160 | 326 | 532 | 827 | ||
170 | 341 | 556 | 861 | ||
180 | 356 | 580 | 896 | ||
200 | 414 | 628 | 965 | ||
220 | 444 | 671 | 1024 | 1721 | |
240 | 475 | 719 | 1093 | 1829 | |
260 | 505 | 767 | 1162 | 1937 | |
280 | 536 | 815 | 1231 | 2045 | |
300 | 863 | 1300 | 2153 | ||
320 | 911 | 1369 | 2261 | ||
340 | 958 | 1437 | 2369 | ||
360 | 1006 | 1506 | 2477 | ||
380 | 1054 | 1575 | 2585 | ||
400 | 1102 | 1644 | 2693 | ||
420 | 2801 | ||||
440 | 2909 | ||||
460 | 3017 |
