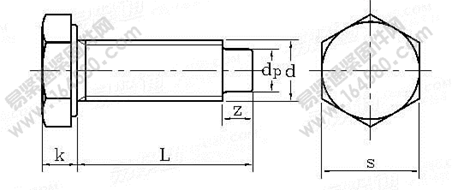

DIN 561-1995 六角头圆柱端紧定螺钉
责任编辑：泰强不锈钢
作者：泰强不锈钢
人气：
发表时间:2015-09-10 14:09
| 螺距 | dp | S | Z | |||||
| P | max | min | max | min | max | min | max | min |
| 1 | 4 | 3.82 | 5.15 | 4.85 | 8 | 7.78 | 3.25 | 3 |
| 1.25 | 5.5 | 5.32 | 6.15 | 5.85 | 10 | 9.78 | 4.3 | 4 |
| 1.5 | 7 | 6.78 | 7.18 | 6.82 | 13 | 12.73 | 5.3 | 5 |
| 1.75 | 8.5 | 8.28 | 9.18 | 8.82 | 16 | 15.73 | 6.3 | 6 |
| 2 | 12 | 11.73 | 11.21 | 10.79 | 18 | 17.73 | 8.36 | 8 |
| 2.25 | 15 | 14.73 | 14.21 | 13.79 | 24 | 23.67 | 10.36 | 10 |
| 2.3 | 18 | 17.73 | 17.21 | 16.79 | 30 | 29.67 | 12.43 | 12 |
| 2.35 | 23 | 22.67 | 21.26 | 20.74 | 36 | 35.38 | 15.43 | 15 |
| 3.4 | 28 | 27.67 | 25.26 | 24.74 | 46 | 45.38 | 18.43 | 18 |
| 3.45 | 32 | 31.61 | 30.26 | 29.74 | 55 | 54.26 | 21.52 | 21 |
| 3.5 | 38 | 37.61 | 34.31 | 33.69 | 65 | 64.26 | 24.52 | 24 |
| 3.55 | 45 | 44.61 | 40.31 | 39.69 | 75 | 74.26 | 28.52 | 28 |
| M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 |
| M20X2 | M24X2 | M30X2 | M36X3 | M42X3 | M43X3 | M56X3 | |||||
| Approx.mss(7.85kg/dm3)per1000units,in kg | |||||||||||
| 4.26 | |||||||||||
| 4.6 | |||||||||||
| 4.95 | 8.66 | ||||||||||
| 5.3 | 9.3 | ||||||||||
| 5.65 | 9.94 | 17 | |||||||||
| 6.53 | 11.4 | 19.5 | 34.1 | ||||||||
| 7.38 | 13 | 22 | 37.7 | 62.6 | |||||||
| 14.6 | 24.4 | 41.2 | 69.1 | ||||||||
| 16.1 | 26.9 | 44.8 | 75.7 | 132 | |||||||
| 29.4 | 48.4 | 82.3 | 143 | 233 | |||||||
| 31.9 | 52 | 88.9 | 154 | 249 | |||||||
| 59.2 | 102 | 176 | 281 | 446 | |||||||
| 66.4 | 115 | 198 | 313 | 493 | |||||||
| 128 | 220 | 345 | 540 | 876 | 1320 | ||||||
| 142 | 242 | 377 | 587 | 944 | 1410 | 2040 | |||||
| 264 | 409 | 634 | 1010 | 1510 | 2160 | 3120 | |||||
| 473 | 727 | 1150 | 1700 | 2410 | 3450 | ||||||
| 821 | 1280 | 1890 | 2660 | 3780 | |||||||
| 914 | 1420 | 2080 | 2910 | 4110 | |||||||
| 1560 | 2270 | 3160 | 4440 | ||||||||
| 1690 | 2460 | 3410 | 4770 | ||||||||
| 2650 | 3660 | 5100 | |||||||||
| 2840 | 3910 | 5430 | |||||||||
| 3030 | 4160 | 5760 | |||||||||
| 4410 | 6090 | ||||||||||
| 4660 | 6420 | ||||||||||
此文关键字：
DIN 561-1995 ,六角头,圆柱端,紧定,螺钉
