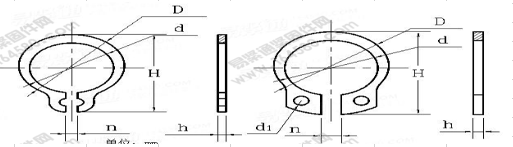

DIN 471（D1400-A ）-1981 轴用挡圈

责任编辑：泰强不锈钢作者：泰强不锈钢人气：发表时间:2015-08-20 17:12

公称直径	d		h		d1 min	每1000件钢制品的质量≈kg
公称直径	max	min	max	min	d1 min	每1000件钢制品的质量≈kg
3	2.74	2.55	0.4	0.35	1	0.017
4	3.74	3.55	0.4	0.35	1	0.022
5	4.74	4.55	0.6	0.55	1	0.066
6	5.64	5.45	0.7	0.65	1.2	0.084
7	6.56	6.32	0.8	0.75	1.2	0.121
8	7.46	7.22	0.8	0.75	1.2	0.158
9	8.46	8.22	1	0.94	1.2	0.3
10	9.4	8.94	1	0.94	1.5	0.34
11	10.3	9.84	1	0.94	1.5	0.41
12	11.1	10.64	1	0.94	1.7	0.5
13	12	11.54	1	0.94	1.7	0.53
14	13	12.54	1	0.94	1.7	0.64
15	13.9	13.44	1	0.94	1.7	0.67
16	14.8	14.34	1	0.94	1.7	0.7
17	15.8	15.34	1	0.94	1.7	0.82
18	16.6	16.14	1.2	1.14	2	1.11
19	17.6	17.14	1.2	1.14	2	1.22
20	18.63	18.08	1.2	1.14	2	1.3
21	19.63	19.08	1.2	1.14	2	1.42
22	20.63	20.08	1.2	1.14	2	1.6
24	22.41	21.78	1.2	1.14	2	1.77
25	23.41	22.78	1.2	1.14	2	1.9
26	24.41	23.78	1.2	1.14	2	1.96
28	26.11	25.48	1.5	1.44	2	2.92
29	27.11	26.48	1.5	1.44	2	3.2
30	28.11	27.48	1.5	1.44	2	3.31
32	29.81	29.18	1.5	1.44	2.5	3.54
34	31.75	31	1.5	1.44	2.5	3.8
35	32.45	31.7	1.5	1.44	2.5	4
36	33.45	32.7	1.75	1.69	2.5	5
38	35.45	34.7	1.75	1.69	2.5	5.62
40	36.89	35.6	1.75	1.69	2.5	6.03
42	38.89	37.6	1.75	1.69	2.5	6.5
45	41.89	40.6	1.75	1.69	2.5	7.5
48	44.89	43.6	1.75	1.69	2.5	7.9
50	46.19	44.9	2	1.93	2.5	10.2
52	48.19	46.9	2	1.93	2.5	11.1
55	51.26	49.7	2	1.93	2.5	11.4
56	52.26	50.7	2	1.93	2.5	11.8
58	54.26	52.7	2	1.93	2.5	12.6
60	56.26	54.7	2	1.93	2.5	12.9
62	58.26	56.7	2	1.93	2.5	14.3
63	59.26	57.7	2	1.93	2.5	15.9
65	61.26	59.7	2.5	2.43	3	18.2
68	63.96	62.4	2.5	2.43	3	21.8
70	65.96	64.4	2.5	2.43	3	22
72	67.96	66.4	2.5	2.43	3	22.5
75	70.96	69.4				24.6
78	73.96	72.4				26.2
80	74.96	73.4				27.3
32	76.96	75.4				31.2
85	79.96	78.4	3	2.92	3.5	36.4
88	83.04	81.2				41.2
90	85.04	83.2				44.5
95	90.04	88.2				49
100	95.04	93.2				53.7
105	98.54	96.7	4	3.9		80
110	103.54	101.7				82
115	108.54	106.7				84
120	113.54	111.7				86
125	118.51	116.7			4	90
130	123.63	121.5				100
135	128.63	126.5				104
140	133.63	131.5				110
145	138.63	136.5				115
150	142.63	140.5				120
155	146.63	144.5				135
160	151.63	149.5				150
165	156.13	154				160
170	161.13	159				170
175	166.13	164				180
180	171.13	168				190
185	176.13	173				200
190	181.22	178.8				210
195	186.22	183.8				220
200	191.22	188.8				230
210	198.72	196.3	5	4.88		248
220	208.72	206.3				265
230	218.72	216.3				290
240	228.72	226.3				310
250	238.72	236.3				335
260	245.72	243.3			5	355
270	255.81	253				375
280	265.81	263				398
290	275.81	273				418
300	285.81	283				440
