当前位置：首页 > 紧固件标准 > DIN 471（D1400-A ）-2011 轴用卡簧

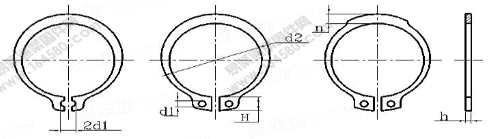

DIN 471（D1400-A ）-2011 轴用卡簧

责任编辑：泰强不锈钢作者：泰强不锈钢人气：发表时间:2015-08-20 17:16

公称直径	d2		h		d1 min	每1000件钢制品的质量≈kg
公称直径	公称	公差	公称	公差	d1 min	每1000件钢制品的质量≈kg
3	2.7	﹢0.04 -0.15	0.4	0 -0.05	1	0.017
4	3.7		0.4			0.022
5	4.7		0.6			0.066
6	5.6		0.7		1.2	0.084
7	6.5	﹢0.06 -0.18	0.8			0.121
8	7.4		0.8			0.158
9	8.4		1	0 -0.06		0.3
10	9.3	﹢0.10 -0.36			1.5	0.34
11	10.2				1.5	0.41
12	11				1.7	0.5
13	11.9					0.53
14	12.9					0.64
15	13.8					0.67
16	14.7					0.7
17	15.7					0.82
18	16.5		1.2		2	1.11
19	17.5					1.22
20	18.5	﹢0.13 -0.42				1.3
21	19.5					1.42
22	20.5					1.6
24	22.2	﹢0.21 -0.42				1.77
25	23.2					1.9
26	24.2					1.96
28	25.9		1.5			2.92
29	26.9					3.2
30	27.9					3.31
32	29.6				2.5	3.54
34	31.5	﹢0.25 -0.5				3.8
35	32.2					4
36	33.2		1.75			5
38	35.2					5.62
40	36.5	﹢0.39 -0.9				6.03
42	38.5					6.5
45	41.5					7.5
48	44.5					7.9
50	45.8		2	0 -0.07		10.2
52	47.8					11.1
55	50.8	﹢0.46 -1.1				11.4
56	51.8					11.8
58	53.8					12.6
60	55.8					12.9
62	57.8					14.3
63	58.8					15.9
65	60.8	﹢0.46 -1.1	2.5	0 -0.07	3	18.2
68	63.5					21.8
70	65.5					22
72	67.5					22.5
75	70.5					24.6
78	73.5					26.2
80	74.5					27.3
32	76.5					31.2
85	79.5		3	0 -0.08	3.5	36.4
88	82.5	﹢0.54 -1.3				41.2
90	84.5					44.5
95	89.5					49
100	94.5					53.7
105	98		4	0 -0.1		80
110	103					82
115	108					84
120	113					86
125	118				4	90
130	123	﹢0.63 -1.5				100
135	128					104
140	133					110
145	138					115
150	142					120
155	146					135
160	151					150
165	155.5					160
170	160.5					170
175	165.5					180
180	170.4					190
185	175.5					200
190	180.5	﹢0.72 -1.7				210
195	185.5					220
200	190.5					230
210	198		5	0 -0.12		248
220	208					265
230	218					290
240	228					310
250	238					335
260	245				5	355
270	255	﹢0.81 -2				375
280	265					398
290	275					418
300	285					440
