当前位置：首页 > 紧固件标准 > DIN 983-D2100-AK-1981 带齿轴用挡圈

DIN 983-D2100-AK-1981 带齿轴用挡圈

责任编辑：泰强不锈钢作者：泰强不锈钢人气：发表时间:2015-08-20 17:16

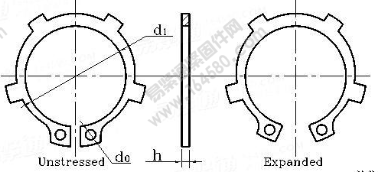

DIN 983-D2100-AK-1981 带齿轴用挡圈

公称直径	h		d1		d0 min	每1000件钢制品的质量≈kg
公称直径	公称	公差	公称	公差	d0 min	每1000件钢制品的质量≈kg
16	1	0 -0.06	14.7	﹢0.1 -0.38	1.7	0.82
17	1		15.7		1.7	0.93
18	1.2		16.5		2	1.24
19	1.2		17.5		2	1.35
20	1.2		18.5		2	1.45
22	1.2		20.5		2	1.77
23	1.2		21.5	﹢0.21 -0.42	2	1.84
24	1.2		22.2		2	1.98
25	1.2		23.2		2	2.12
26	1.2		24.2		2	2.18
28	1.5		25.9		2	3.15
30	1.5		27.9		2	3.65
32	1.5		29.6		2.5	4
35	1.5		32.2	﹢0.25 -0.5	2.5	4.38
38	1.75		35.2	﹢0.25 -0.5	2.5	6.5
40	1.75		36.5	﹢0.39 -0.9	2.5	7
42	1.75		38.5		2.5	7.5
45	1.75		41.5		2.5	8.5
47	1.75		43.5		2.5	8.7
48	1.75	0-0.06	44.5	﹢0.39 -0.9	2.5	8.9
50	2	0 -0.07	45.8	﹢0.39 -0.9	2.5	11.5
55	2		50.8	﹢0.48 -1.1	2.5	13
57	2		52.8		2.5	14
58	2		53.8		2.5	14.3
60	2		55.8		2.5	14.8
62	2		57.8		2.5	15.9
65	2.5		60.8		3	21.7
67	2.5		62.5		3	22.8
68	2.5		63.5		3	23.5
70	2.5		65.5		3	25.1
75	2.5		70.5		3	28.2
80	2.5		74.5		3	30.8
85	3	0 -0.08	79.5		3.5	39.5
90	3		84.5	﹢0.54 -1.3	3.5	47.7
95	3		39.5		3.5	53
100	3		94.5		3.5	56.6
110	4	0 -0.1	103		3.5	84
120	4		113		3.5	89.7
130	4		123	﹢0.63 -1.5	4	105
140	4		133	﹢0.63 -1.5	4	115
