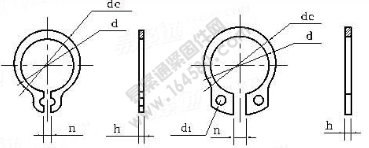

GB /T 894.1-1986 A型轴用弹性挡圈

责任编辑：泰强不锈钢作者：泰强不锈钢人气：发表时间:2015-08-20 17:27

GB /T 894.1-1986 A型轴用弹性挡圈

公称直径	d		h		d1	每1000件钢制品的质量≈kg
公称直径	基本尺寸	极限偏差	基本尺寸	极限偏差	d1	每1000件钢制品的质量≈kg
3	2.7	﹢0.04 -0.15	0.4	﹢0.03 -0.06	1	0.02
4	3.7		0.4	﹢0.03 -0.06		0.03
5	4.7		0.6	﹢0.04 -0.07		0.08
6	5.6				1.2	0.11
7	6.5	﹢0.06 -0.18				0.12
8	7.4		0.8	﹢0.04 -0.10		0.19
9	8.4		0.8	﹢0.04 -0.10		0.22
10	9.3	﹢0.10 -0.36	1	﹢0.05 -0.13	1.5	0.24
11	10.2					0.28
12	11					0.35
13	11.9				1.7	0.41
14	12.9					0.44
15	13.8					0.51
16	14.7					0.65
17	15.7					0.74
18	16.5					0.78
19	17.5				2	0.81
20	18.5	﹢0.13 -0.42				0.96
21	19.5					1.01
22	20.5					1.06
24	22.2	﹢0.21 -0.42	1.2			1.76
25	23.2					1.84
26	24.2					1.91
28	25.9					2.22
29	26.9					2.39
30	27.9					2.47
32	29.6				2.5	2.73
34	31.5	﹢0.25 -0.50	1.5	﹢0.06 -0.15		4.03
35	32.2					4.33
36	33.2					4.45
37	34.2					4.58
38	35.2					5.25
40	36.5	﹢0.39 -0.90				5.42
42	38.5				3	5.64
45	41.5					6.09
48	44.5					6.5
50	45.8		2	﹢0.06 -0.18		9.76
52	47.8					10.16
55	50.8	﹢0.46 -1.10			3	10.76
56	51.8					12.44
58	53.8					12.89
60	55.8					13.34
62	57.8					13.78
63	58.8					17.61
65	60.8		2.5	﹢0.07 -0.22		18.16
68	63.5					19.58
70	65.5					20.12
72	67.5					20.74
75	70.5					21.6
78	73.5					22.47
80	74.5					25.25
82	76.5					25.89
85	79.5					26.86
88	82.5	﹢0.54 -1.30				27.89
90	84.5					31.46
95	39.5					40.38
100	94.5					43.15
105	98		3			62.01
110	103				4	69.07
115	108					76.78
120	113					80.06
125	118					83.36
130	123	﹢0.63 -1.50				91.83
135	128					100.7
140	133					104.4
145	138					108.3
150	142					111.2
155	146					120.2
160	151					124.1
165	155.5					131.4
170	160.5					134.7
175	165.5					142.1
180	170.5					149.7
185	175.5					156
190	180.5	﹢0.72 -1.70				160.2
195	185.5					169.8
200	190.5					174.1
